Гнучкий зв'язок-анкер БПА L-5-1П

Гнучкий зв'язок БПА L-5-1П, де

БПА — базальтопластикова арматура,
L — довжина зв'язку,
5 — діаметр стрижня,
1П — 1 анкер із піску.

Спосіб кріплення/матеріал основної стіни:

в “ТЕЛО” ч/з дюбель / Цеглин повнотілий будь-якого розміру

в “ТЕЛО” ч/з дюбель / Бетон

Конструкція

Гнучкий зв'язок "Гален" БПА-L-5-1П  — це стрижень із круговим перерізом діаметром 5 мм, має піщаний анкер з одного боку та дюбельну гільзу з іншого. В основі через утеплювач свердлиться отвір, у який забивається дюбель, а вільний кінець зв'язку з піщаним анкером кріпиться в комору облицю. Для створення повітряного проміжку застосовується защіпний фіксатор із пластику.

Сфера застосування

Основна сфера застосування гнучкого зв'язку діаметром 5 мм і з одним піщаним анкером і гільзою — з'єднання несної стіни з облицювальним шаром через утеплювач. Залежно від ситуації можливе створення вентиляційного проміжку.

Підбір гнучкого зв'язку

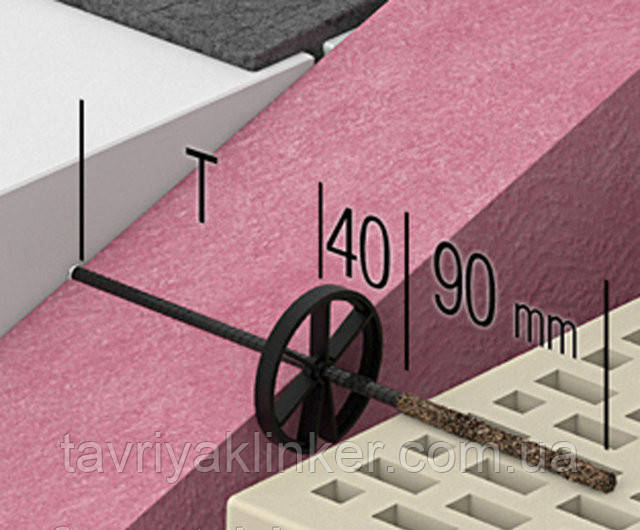

Довжина гнучкого зв'язку для стіни з повітряним проміжком:

L = 60 мм + Т +40 мм + 90 мм,

Довжина гнучкого зв'язку для стіни без вентиляційного проміжку:

L = 60 мм + Т + 90 мм.

де

60 мм — найменша допустима глибина проникнення гнучкого зв'язку до складу монолітної стіни;
Т — товщина шару утеплювача;
40 мм — розмір повітряного проміжку,
90 мм — мінімальна глибина закладення гнучкого зв'язку в шар личкування.

Особливості встановлення

Завдання визначення кількості та розміщення гнучких зв'язків у монолітних стінах відбувається на етапі проєктування та підготовки документів проєкту та зміни.
Зазвичай, 4 вироби покривають 1 квадратний метр глухої стіни.

Якісні переваги

Для утеплення та цегляного лицювання монолітної стіни необхідно використовувати гнучкі зв'язки «Гален», тому що:

• вони не є тепловодами;
• легкі;
• не схильні до корозії;
• стійкі в лужному середовищі;
• постачаються з наявністю сертифікатів якості та технічної документації.
