Гнучкий зв'язок Multi-plus Ø 6 mm 320 мм
Ціну уточнюйте
Мінімальна сума замовлення на сайті — 1000 грн
- Під замовлення
Відправка з 28 грудня 2024+380 (66) 532-23-68
Олександр
- +380 (67) 542-82-88Олександр
Замовлення тільки за телефоном
повернення товару протягом 14 днів за рахунок покупця
Гнучкий зв'язок Multi-plus Ø 6 mm 320 мм
Ціну уточнюйте
Під замовленняОпис
Характеристики
Інформація для замовлення
Сфера застосування:
ГС типу Multi-Plus призначена для встановлення в комбіновані шви (як тонкі, так і стандартні) з'єднуваних стін (несущої й личкувальної) з відстанню до 200 мм. Ця ГС може використовуватися як у системах з ефективною теплоізоляцією, так і без неї.
ГС типу Multi-Plus призначена для встановлення в комбіновані шви (як тонкі, так і стандартні) з'єднуваних стін (несущої й личкувальної) з відстанню до 200 мм. Ця ГС може використовуватися як у системах з ефективною теплоізоляцією, так і без неї.
Матеріал ГС:
ГС типу Multi-Plus виробляється з неіржавкої сталі 3-го класу корозійної стійкості (матеріал No 1.4401, 1.4362)
ГС типу Multi-Plus виробляється з неіржавкої сталі 3-го класу корозійної стійкості (матеріал No 1.4401, 1.4362)
Модуль пружності — 200 ГПа
Коефіцієнт теплопровідності — 0,46 Вт/м3 °C
Навантаження на вирив із несної стіни — 0,88 кН
Тиск на одиницю ГС — 1 кН
Таблиця застосування гнучкого зв'язку (ГС) MULTI PLUS
| Несна стіна | Утеплювач + проміжок | Облицювальний шар |
| Цеглин силікатний | Утеплювач XPS/PUR + Повітряний проміжок | Цегла для личкування фасаду |
| Цеглин силікатний | Утеплювач + Дифузійна мембрана + повітряний проміжок | Цегла для личкування фасаду |
| Газобетон D400 (D500) | Утеплювач XPS/PUR + Повітряний проміжок | Цегла для личкування фасаду |
| Газобетон D400 (D500) | Утеплювач + Дифузійна мембрана + повітряний проміжок | Цегла для личкування фасаду |
| Цеглин повнотілий | Утеплювач XPS/PUR + Повітряний проміжок | Цегла для личкування фасаду |
| Цеглин повнотілий | Утеплювач + Дифузійна мембрана + повітряний проміжок | Цегла для личкування фасаду |
| Цеглин порожнистий | Утеплювач + Дифузійна мембрана + повітряний проміжок | Цегла для личкування фасаду |
| Цеглин порожнистий | Утеплювач + Дифузійна мембрана + повітряний проміжок | Цегла для личкування фасаду |
| Кератерм 25 | Утеплювач XPS/PUR + Повітряний проміжок | Цегла для личкування фасаду |
| Кератерм 25 | Утеплювач + Дифузійна мембрана + повітряний проміжок | Цегла для личкування фасаду |
| Кератерм 38 | Утеплювач XPS/PUR + Повітряний проміжок | Цегла для личкування фасаду |
| Кератерм 38 | Утеплювач + Дифузійна мембрана + повітряний проміжок | Цегла для личкування фасаду |
| Керамічний блок 2NF | Утеплювач + Дифузійна мембрана + повітряний проміжок | Цегла для личкування фасаду |
| Керамічний блок | Утеплювач + Дифузійна мембрана + повітряний проміжок | Цегла для личкування фасаду |
| Блок СБК 380 П+Г | Утеплювач XPS/PUR + Повітряний проміжок | Цегла для личкування фасаду |
| Блок СБК 380 П+Г | Утеплювач + Дифузійна мембрана + повітряний проміжок | Цегла для личкування фасаду |
| Блок СБК 380 П+Г | Утеплювач + Дифузійна мембрана + повітряний проміжок | Цегла для личкування фасаду |
| Porotherm 25 P+W (N+F) | Утеплювач XPS/PUR + Повітряний проміжок | Цегла для личкування фасаду |
| Porotherm 25 P+W (N+F) | Утеплювач + Дифузійна мембрана + повітряний проміжок | Цегла для личкування фасаду |
| Porotherm 30 P+W | Утеплювач XPS/PUR + Повітряний проміжок | Цегла для личкування фасаду |
| Porotherm 30 P+W | Утеплювач + Дифузійна мембрана + повітряний проміжок | Цегла для личкування фасаду |
| Porotherm 38 P+W (N+F) | Утеплювач XPS/PUR + Повітряний проміжок | Цегла для личкування фасаду |
| Porotherm 38 P+W (N+F) | Утеплювач + Дифузійна мембрана + повітряний проміжок | Цегла для личкування фасаду |
Утеплювач (мінеральна вата)
Спосіб кріплення/матеріал основної стіни
“ШОВ в ШОВ” / Цеглин повнотілий 250 *120 *65
“ШОВ в ШОВ” / Газобетон (пінобетон)
Навантаження (руйнівна) на одиницю ГС:
• на вирив з
• на вирив з
- шва кладки силікатної цегли — 1,5 кН;
- щілинної цегли — 0,88 кН;
• тиску — мінімум 1,0 кН
Рекомендації щодо розрахунку та встановлення ГС із розрахунку на 1 м2 в зависимости от
висоти будівлі:
висоти будівлі:
- до 12 м — 6 шт;
- от 12 до 20 м — 8 шт;
Додаткові посилення, з розрахунку 3 шт. на погінний метр ГС (ГСА), встановлюються в крайових зонах фасаду, навколо прорізів вікон і дверей, з обох боків деформаційного шва. (Рекомендації DIN 1053; DIN/EN 1996)
Монтаж:
ГС Multi-Plus закладається в шов у процесі кладання несної стіни.
ГС Multi-Plus закладається в шов у процесі кладання несної стіни.

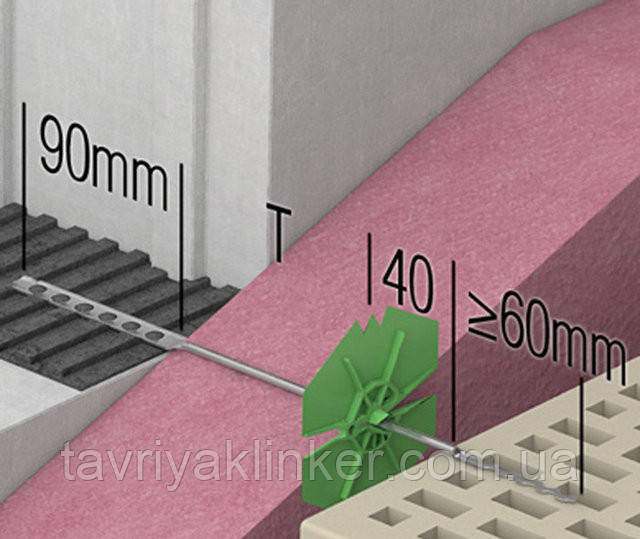

Глибина розташування ГС у несну кладку — 90 мм і
облицювальну кладку — 50 мм.
облицювальну кладку — 50 мм.
Варіанти встановлення ГС Multi-Plus:
- Тонкий шов несної стінки
- Стандартний шов несучої стінки
Номенклатура ГС
| № артикула | Номенклатурне позначення (стандарт виробника) |
Фактичний розмір*, мм |
Повітряний проміжок до, мм |
Паковання, шт |
| 13490 | Multi-Plus 280 | 280 | 130 | 250 |
| 13500 | Multi-Plus 300 | 300 | 150 | 250 |
| Основні атрибути | |
|---|---|
| Країна виробник | Німеччина |
| Матеріал основної стіни | Газобетон, Цегла |
| Метод кріплення | Шов в шов |
- Ціна: Ціну уточнюйте
